齒輪基節檢查儀說明書

用于檢查直齒及斜齒的外齒合圓柱齒輪的基節偏差，并使用高精度的測微表指示。儀器結構緊湊，操作方便?？蛇m用于各工廠計量室及車間。

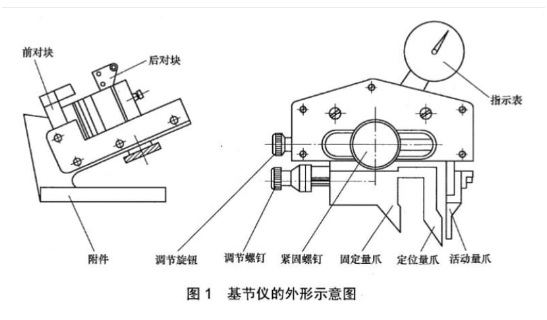

儀器工作原理

利用一個與齒廓相切的測量面以 及一沿齒面擺動的測量觸頭量得最小距離從而反映出基節偏差值。

操作步驟

1.可以測量的齒輪模數是M1-16mm。
2.與指示表配合孔的直徑為Φ8H7，指示表示值范圍任意30分度內±0.05mm， 分度值任意50 分度內0.001mm，整個示值范圍內示值誤差±0.0005mm，示值變動性±0.001mm,±0.0015mm,0.0003mm。
3.儀器的示值誤差任意20 分度內±0.002mm,示值變動性任意50分度內±0.003mm，任意10 分度內0.0005mm，任意50 分度內0.001mm。
4.對塊工作面的表面粗糙度Ra 值不大于0.05μ m，對塊工作面與量塊接觸面的平面度公差為0.15 μm，對塊工作面的平行度公差為0.5μ m （距對塊工作面邊緣0.5mm 范圍內不計），前后對塊工作面的尺寸差應不大于0.5μ m。
5.不得有影響使用性能的外部缺陷。
6.緊固件應緊固可靠不能有松動現。

1. 準備工作

• 檢查儀器各部件（V形槽、測頭、指示表）是否完好，滑動部位需加注潤滑油^^3^^。

• 清潔被測齒輪表面，避免油污或毛刺影響測量精度^^2^^。

2. 標距調整

• 根據齒輪模數選擇標距（5mm或10mm），松開測頭固定螺絲移動錐桿套至對應位置后擰緊^^3^^。

• 使用量塊組校對零位，確保指示表初始讀數為公稱基節值^^2^^。

3. 測量過程

• 將齒輪放入V形槽（螺紋鋼直線邊朝上），固定后落下測頭至接觸齒面，再下調1-2mm預留打入余量^^3^^。

• 勻速轉動手柄使測頭沿齒面移動，讀取指示表偏差值，需在圓周均布3點以上測量取最大值^^2^^。

注意事項

• 測量規范：測頭連線必須與基圓接觸點法線重合，避免傾斜導致誤差^^2^^。

• 維護要求：存放于干燥環境，定期潤滑滑動部件，禁止自行拆卸精密組件^^3^^。

• 安全警告：操作時防止測頭沖擊損傷齒輪表面，更換標距需斷電操作^^1^^。

技術參數

被測齒輪模數：1-16mm

儀器指示表測量范圍：±0.05mm

任意20 分度內 ±0.02mm

任意50 分度內 ±0.05mm

儀器的示值誤差，分度值：±0.002mm，±0.003mm

前后對塊工作面重合度誤差：±0.0005mm
